Mạch điều khiển Ổn áp 1 pha

Mạch điều khiển Ổn áp lioa, Ổn áp lioa hoạt động như thế nào, Nguyên lý điều khiển của ổn áp lioa, Mạch điện ổn áp lioa, Ổn áp lioa và mạch điện điều khiển.

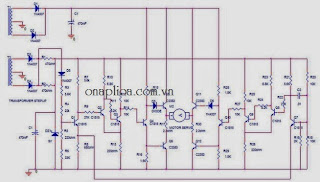

Mạch điều khiển Ổn áp 1 pha. Mạch được cung cấp bởi 2 nguồn cách ly lấy từ cuộn dây cảm ứng có chấu giữa trong ổn áp. Mạch 1 có điện áp 12V sau khi qua chỉnh lưu của 2 diod D1 và D2 được lọc bởi tụ điện C1 470mF. Mạch Mạch điều khiển Ổn áp 1 pha. Mạch được cung cấp bởi 2 nguồn cách ly lấy từ cuộn dây cảm ứng có chấu giữa trong ổn áp. Mạch 1 có điện áp 12V sau khi qua chỉnh lưu của 2 diod D1 và D2 được lọc bởi tụ điện C1 470mF. Mạch này cung cấp cho 4 transistor C2383 ở cầu H điều khiển động cơ servo để tăng hoặc giảm áp này cung cấp cho 4 transistor C2383 ở cầu H điều khiển động cơ servo để tăng hoặc giảm áp
Mach on ap 1 pha

.

Mạch 2 được nắn bởi 2 diod D3 và D4 lấy tín hiệu so sánh đồng thời cũng cung cấp nguồn cho mạch vi sai và Smittrigger với điện áp ổn định 9V của diod Zener sau khi qua điện trở cản R1 và R2 ( 470ohm)mắc song song và được lọc bởi tụ C2 470mF. Sở dĩ phải làm 2 nguồn rời vì khi Cầu H dẫn sẽ có sụt áp làm sai lệch điện áp so sánh nếu dùng nguồn chung.
Tín hiệu điện áp để so sánh được đưa vào cực B bên trái của Q1 trong mạch vi sai gồm 2 transistor Q1 và Q7 qua diod D5 và các điện trở phân cực R3, R4, R5, R6. Tín hiệu này được so sánh với tín hiệu đã được đặt sẵn tại cực B của Q7 trong mạch vi sai bên phải. Tín hiệu vi sai lấy từ cực C của 2 transsistor này sẽ qua 2 mạch Smittrigger đối xứng nhau là Q2, Q3 và Q8, Q9. Sau đó, các tín hiệu này mới điều khiển 2 transistor driver Q4 và Q10 để kích cho mạch cầu H. Các diod D5 và D6 dùng dùng bảo vệ mối nối BE của 2 transistor Q5 và Q11 khi 2 transistor Q4 và Q19 dẫn.
